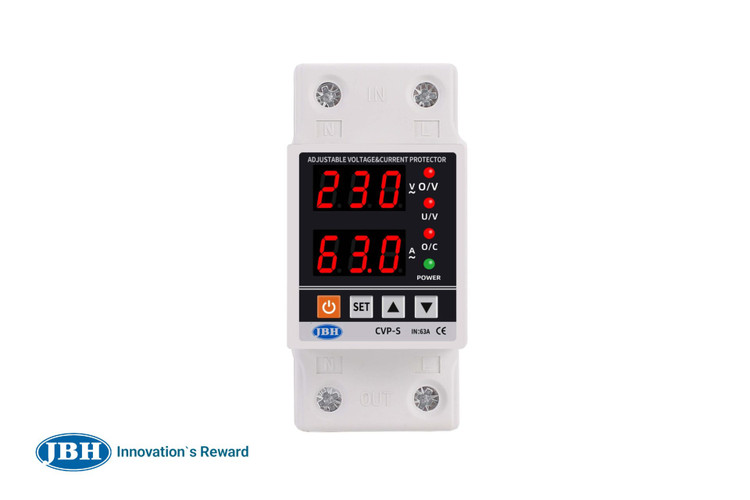

محافظ ولتاژ جریان تکفاز 63آمپر JBH

t

زمان راه اندازی اولیه

1 … 500 ثانیه

60

جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند

U1

میزان اضافه ولتاژ

230 … 300 ولت

245

میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد

tU1

زمان عملکرد قطع اضافه ولتاژ

0.1 … 30 ثانیه

0.1

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود

U2

مقدار ریکاوری اضافه ولتاژ

225 … 295 ولت

240

به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود

tU2

زمان تاخیر در وصل اضافه ولتاژ

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

U3

میزان افت ولتاژ

140 … 210 ولت

200

میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد

tU3

زمان عملکرد قطع افت ولتاژ

0.1 … 30 ثانیه

3

به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود .

U4

مقدار ریکاوری افت ولتاژ

145 … 215 ولت

205

به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود

tU4

زمان تاخیر در وصل افت ولتاژ

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

c

مقدار اضافه بار

1 … 63 آمپر

32

میزان اضافه بار قابل قبول را تعیین میکند که کاربر میبایست با توجه به آمپر فیوز بالادستی و مصارف پایین دستی مقدار آن را تعیین کند

t1c

زمان عملکرد قطع اضافه بار

0.1 … 30 ثانیه

3

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار، محافظ قطع میکند که بهتر است با در نظر گرفتن جریان راه اندازی تجهیزات بین 1 تا 3 ثانیه تنظیم شود

t2c

زمان تاخیر در وصل اضافه بار

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

cF

تعریف تعداد دفعات وصل مجدد اضافه بار

1 … 20 بار / off

3

هنگامی که اضافه بار رخ میدهد پس از مدت زمان تعریف شده مجدد محافظ وصل میکند زمانی که اضافه بارهای متعدد رخ میدهد با تعریف این پارامتر از وصل بیش از اندازه محافظ جلوگیری می شود.

Uc

کالیبره ولتاژ

-9.5 … +9.5درصد

%

این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید

cc

کالیبره جریان

-9.5 … +9.5درصد

%

این پارامتر زمانی نیاز به تغییر دارد که نمایشگر جریان مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به جریان واقعی رسید

Over voltage: 230-300V
Under voltage: 140-210V
Over Load: 1-63 A
Action time: 0.1-30 Sec
Recovery time: 1-500 Sec

63A
80A

P42063A1 P42080A1

CVP
Current Voltage Protector

1

Voltage supply: 230…400 Vac

2

operating temperature: -30 … 70 Celsius

3

frequency : 50Hz/60Hz

4

Power Consumption : < 2W

5

electrical life: 100.000 times

6

Mechanical life: 1.000.000 times

7

surge protection capacity: 175 Joules

8

Max current / Spike voltage: 6000A/1.5KV

9

voltage measuring accuracy : <1%

10

current measuring accuracy : <1%

11

rated insulation voltage: 600 Vac

12

protection deegre: IP40 for front panel & IP20 for terminals

13

pollution degree: 3

14

operation position :any

15

over voltage category: III

16

Install way: DIN-rail mounting

17

Efficiency : 97%

18

Warranty : 3 years

19

Altitude above sea: no more than 2000 m

20

humidity : <90%

21

category : AC7-a

22

action time: <300ms

1-1

محافظ به تکرار قطع میکند

حد بالای ولتاژ چک شود

u1

245

ممکن است ولتاژ خط بالای 245 ولت باشد مطابق استاندارد این عدد تا 255 ولت قابل افزایش میباشد

1-2

محافظ به تکرار قطع میکند

حد پایین ولتاژ چک شود

u3

200

ممکن است ولتاژ خط زیر 200 ولت باشد مطابق استاندارد این عدد تا 170 ولت قابل کاهش میباشد

1-3

محافظ به تکرار قطع میکند

آمپر تنظیمی چک شود

c

32

اگر جریان مصرفی بالاتر از 32 آمپر باشد این عدد تا 63 آمپر قابل افزایش است

1-4

محافظ به تکرار قطع میکند

زمان تاخیر در قطع اضافه بار

t1c

3

ممکن است قطع محافظ به دلیل زمان طولانی جریان راه اندازی بعضی دستگاه ها باشد که قابل افزایش است

2-1

محافظ قطع نمیکند

تست رله به صورت دستی

شستی پاور

با فشار دکمه پاور وضعیت قطع و وصل رله را چک کنید در صورت عدم قطع به واحد گارانتی مراجعه کنید

2-2

محافظ قطع نمیکند

حد بالای ولتاژ چک شود

u1

245

میتوان ولتاژ حد بالا را تا 235 ولت کاهش داد جهت حفاظت های بسیار خاص

2-3

محافظ قطع نمیکند

حد پایین ولتاژ چک شود

u3

200

میتوان ولتاژ حد پایین را تا 215 ولت افزایش داد جهت حفاظت های بسیار خاص

2-4

محافظ قطع نمیکند

زمان تاخیر در قطع حد بالا

tu1

0.1

این پارامتر را زیر 1 ثانیه تنظیم کنید

2-5

محافظ قطع نمیکند

زمان تاخیر در قطع حد پایین

tu3

3

این پارامتر را زیر 3 ثانیه تنظیم کنید

2-6

محافظ قطع نمیکند

آمپر تنظیمی چک شود

c

32

جریان اضافه بار بیش از اندازه مورد نیاز است

2-7

محافظ قطع نمیکند

زمان تاخیر در قطع اضافه بار

t1c

3

این پارامتر را زیر 5 ثانیه تنظیم کنید

3-1

محافظ قطع کرده ولی وصل مجدد نمیکند

ولتاژ ریکاوری حد بالا چک شود

u2

240

این پارامتر را 5 الی 10 ولت کمتر از پارامتر U1 تنظیم کنید

3-2

محافظ قطع کرده ولی وصل مجدد نمیکند

زمان تاخیر در وصل حد بالا چک شود

tu2

60

این پارامتر را زیر 240 ثانیه تنظیم کنید

3-3

محافظ قطع کرده ولی وصل مجدد نمیکند

ولتاژ ریکاوری حد پایین چک شود

u4

205

این پارامتر را 5 الی 10 ولت بیشتر از پارامتر U3 تنظیم کنید

3-4

محافظ قطع کرده ولی وصل مجدد نمیکند

زمان تاخیر در وصل حد پایین چک شود

tu4

60

این پارامتر را زیر 240 ثانیه تنظیم کنید

3-5

محافظ قطع کرده ولی وصل مجدد نمیکند

زمان تاخیر در وصل اضافه بار چک شود

t2c

60

این پارامتر را زیر 240 ثانیه تنظیم کنید

3-6

محافظ قطع کرده ولی وصل مجدد نمیکند

تعداد وصل مجدد خطای اضافه بار چک شود

cf

3

در صورت عدم نیاز این پارامتر را off کنید

4

ولتاژ محافظ با ولتاژ برق شهر متفاوت است

کالیبره ولتاژ

uc

0

با افزایش یا کاهش پله ای میتوان با دقت بالا ولتاژ را کالیبره کرد

5

در زمان راه اندازی رله محافظ بدون تاخیر یا با تاخیر زیاد وصل میشود

چک کردن زمان راه اندازی

t

60

این پارامتر را زیر 240 ثانیه تنظیم کنید
